10KV电力变压器

所属分类：: 油浸式电力变压器
提要：: S13、S20、S22系列型全密封油漫式变压器适用于交流 50H2、额定事情电压 20kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场合的配电变压器。; 电话：400-633-6066; 邮箱：xs@qdqddq.com

技术特点型号参数

产品概述

S13、S20、S22系列型全密封油漫式变压器适用于交流 50H2、额定事情电压 20kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场合的配电变压器。

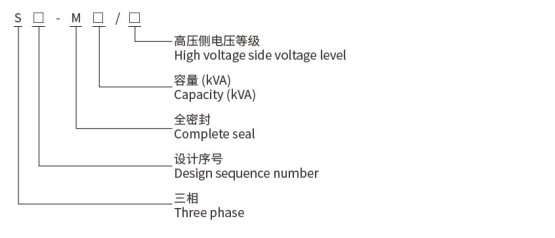

型号寄义

产品特点

铁芯

铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

绕组

绕组接纳瓦楞油道，不漫漆工艺，紧缩带绑扎;绕组均为同心式线圈:高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关装置在箱盖上、且需切断电源后方可变换分接电压。

宁静�；ぷ爸�

30~2000kVA 变压器装有压力释放阀；

凭据用户需求可装置具有报警和跳闸端子的气体继电器；

油温测最装置

变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内 120士10mm；

1000~2000kVA 变压器装有户外式信号温度计；

变压器油箱

变压器油箱由波纹壁组成，外貌接纳粉尘喷涂、漆膜牢周。波纹散热片不但具有冷却功效，并且具有“呯吸”功效，波纹散热片的弹性可赔偿因温度升降而引起的变压器油体积的变革。因此全密封变压器没有储油柜，降低了变压器整体高度；

变压器在封装时接纳真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地避免氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此未必期进行油样试验;

　　S11型10KV性能及特点：全密封电力变压器用波纹油箱本体的翅板作为散热冷却元件。翅板可以随变压器油体积的胀缩而胀缩，从而使变压器内部与大气阻遏，避免油的劣化和绝缘受潮及老化。铁心接纳优质冷轧取向硅钢片，有效的改善了磁通密度在铁心内部的状况，降低了噪音，降低了损耗。线圈选用高强度漆包线（或纸包线）卷绕，圆筒式（或饼式）结构，安匝漫衍均匀，绝缘结构合理，具有很强的抗短路能力。油箱外貌经磷化处理后接纳三防 ( 防潮、防霉、防盐雾涂装 )，广泛应用于冶金、矿山、石化等使用情况较卑劣的场合。

　　S13型10KV性能及特点：S13 型油浸式变压器是目前叠铁心结构变压器性能指标最优的节能产品，我公司生产的 S13 型系列产品接纳了优质的 0.23m m 导磁取向硅钢片，高、低压绕组全部使用铜箔和铜导线生产，高压绕组接纳多层圆筒式结构，使之绕组的安匝漫衍平衡，漏磁小，机械强度高，抗短路能力强，线圈和铁心接纳真空干燥，变压器油接纳真空滤油和注油工艺，使变压器内部的绝缘强度提高，全新的结构设计和生产工艺，接纳全密封波纹片油箱结构设计制造，外形美观。

　　S11型35KV性能及特点：铁心接纳优质冷轧取向硅钢片，有效的改善了磁通密度在铁心内部的状况，降低了噪音，降低了损耗。线圈选用高强度漆包线（或纸包线）卷绕，圆筒式（或饼式）结构，安匝漫衍均匀，绝缘结构合理，具有很强的抗短路能力。油箱外貌经磷化处理后接纳三防 ( 防潮、防霉、防盐雾涂装 )，广泛应用于冶金、矿山、石化等使用情况较卑劣的场合。

S11-M系列10kV油浸全密封式配电变压器

技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗%	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗%	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	0.10	0.63/0.60	4.0	1.5	95	150	370	1070×660×960	400×400
50					0.13	0.91/0.87		1.3	110	210	460	1130×700×1010	400×400
63					0.15	1.09/1.04		1.2	115	240	505	1150×710×1070	550×550
80					0.18	1.31/1.25		1.2	135	300	600	1190×720×1130	550×550
100					0.2	1.58/1.50		1.1	135	330	610	1210×800×1140	550×550
125					0.24	1.89/1.80		1.1	153	388	720	1320×820×1160	550×550
160					0.28	2.31/2.20		1	164	448	800	1350×835×1190	550×550
200					0.34	2.73/2.60		1	182	540	910	1360×845×1225	550×550
250					0.40	3.2/3.05		0.9	217	655	1090	1380×875×1275	660×660
315					0.48	3.83/3.65		0.9	300	810	1390	1430×880×1390	660×660
400					0.57	4.52/4.30		0.8	330	940	1610	1500×880×1430	660×660
500					0.68	5.41/5.15		0.8	390	1190	1970	1590×900×1530	660×660
630					0.81	6.20	4.5	0.6	420	1360	2210	1670×930×1550	660×660
800					0.98	7.50		0.6	600	1570	2750	1750×1030×1640	820×820
1000					1.15	10.3		0.6	671	1672	3200	1790×1100×1730	820×820
1250					1.36	12.8		0.5	757	1964	3710	1930×1210×1750	820×820
1600					1.64	14.5		0.5	859	2382	4370	2000×1230×1860	820×820
2000					1.94	18.3		0.4	1000	2795	5130	2050×1340×2080	820×820
2500					2.29	21.2		0.4	1200	3200	5850	2100×1390×2250	820×820

注：1.凭据用户要求可以制造种种特殊参数和性能的配电变压器。
　　2.表中斜线上方的负载损耗值适用于Dyn11联接组，斜线下方的负载损耗值适用于Yyn0联接组。
　　3.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准。

S11型10kV油浸双绕组有载调压配电变压器
技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗 %	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗 %	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
200	6 6.3 10 10.5	±4×2.5%	0.4	Yyn0 Dyn11	0.38	2.90	4.0	1.0	280	605	1280	1700×980×1550	550×550
250					0.44	3.42		0.90	320	670	1330	1780×995×1590	550×550
315					0.53	4.10		0.90	435	845	1715	1935×1220×1725	660×660
400					0.64	4.95		0.80	480	1010	1980	2025×1350×1850	660×660
500					0.76	5.89		0.80	530	1300	2350	2080×1410×1920	660×660
630					0.96	7.26	4.5	0.60	715	1525	2950	2110×1460×1980	820×820
800					1.12	8.89		0.60	900	1595	3405	2470×1630×2270	820×820
1000					1.36	10.4		0.60	795	1730	3420	2560×1675×2540	820×820
1250					1.56	12.3		0.50	980	2650	4610	2605×1720×2770	820×820
1600					1.92	14.7		0.50	1210	3105	5350	2610×1850×2810	1070×1070
2000					2.27	18.6	5	0.40	1780	3520	6800	2780×2475×2815	1070×1070
2500					2.68	21.6	5	0.40	2050	3985	8040	2820×2425×2635	1070×1070

注：1.凭据用户要求可以制造种种特殊参数和性能的变压器。
　　2.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准

S11型35kV油浸双绕组无励磁调压配电变压器

技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗 %	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗 %	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
50	35 38.5	±5 ±2×2.5%	0.4	Yyn0 Dyn11	0.16	1.20	6.5	1.3	330	300	860	1195×935×1825	660×660
100					0..23	2.01		1.1	385	470	1130	1200×965×1935	660×660
125					0.27	2.37		1.1	465	550	1335	1235×940×1955	660×660
160					0.28	2.82		1.0	485	580	1475	1285×895×1960	660×660
200					0.34	3.32		1.0	595	680	1755	1310×1150×1985	660×660
250					0.40	3.95		0.95	650	860	2000	1450×1090×2010	660×660
315					0.48	4.75		0.95	765	980	2290	1630×1065×2110	820×820
400					0.58	5.74		0.85	885	1170	2725	1850×1155×2015	820×820
500					0.68	6.91		0.85	960	1340	3090	2045×1205×2415	820×820
630					0.83	7.86		0.65	895	1550	3810	2085×1240×2515	820×820
800					0.98	9.4		0.65	1030	1990	4510	2305×1615×2685	820×820
1000					1.15	11.5		0.65	1475	2415	5055	2545×1540×2590	820×820
1250					1.40	13.9		0.6	1485	2480	5290	2495×2010×2675	820×820
1600					1.69	16.6		0.6	1490	2600	5450	2680×2100×2970	820×820
2000					1.99	19.7		0.55	1495	3275	6380	2545×2650×2740	820×820
2500					2.36	23.2		0.55	1795	3575	7230	2570×2490×2875	1070×1070

注：1.凭据用户要求可以制造种种特殊参数和性能的变压器。
　　2.外形尺寸及重量，凭据用户及市场要求而改变，所以该两项表内数据以出厂文件为准。

S13-M系列10kV油浸密封式配电变压器
技术参数：

容量 kVA	额定电压（kV）			联接组标号	损耗（kW）		短路阻抗%	空载电流%	重量（kg）			外形尺寸（mm）长×宽×高	轴中心距（mm）
容量 kVA	高压	高压分接	低压	联接组标号	空载	负载	短路阻抗%	空载电流%	油重	器身重	总重	外形尺寸（mm）长×宽×高	轴中心距（mm）
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	0.08	0.63/0.60	4.0	1.61	95	150	280	810x650x820	400×400
50					0.1	0.91/0.87		1.4	110	210	390	820x680x840	400×400
63					0.11	1.09/1.04		1.33	115	240	440	850x700x860	550×550
80					0.13	1.31/1.25		1.33	135	300	495	900x730x930	550×550
100					0.15	1.58/1.50		1.26	135	330	600	910x750x990	550×550
125					0.17	1.89/1.80		1.19	153	388	690	1000x760x1060	550×550
160					0.20	2.31/2.20		1.12	164	448	780	1090x770x1135	550×550
200					0.24	2.73/2.60		1.05	182	540	910	1120x790x1165	550×550
250					0.29	3.2/3.05		0.98	217	655	1040	1140x810x1220	660×660
315					0.34	3.83/3.65		0.98	300	810	1190	1170x830x1240	660×660
400					0.41	4.52/4.30		0.91	330	940	1430	1220x1020x1270	660×660
500					0.48	5.41/5.15		0.84	390	1190	1650	1300x1180x1320	660×660
630					0.57	6.20	4.5	0.77	420	1360	2030	1500x1210x1480	660×660
800					0.70	7.50		0.70	600	1570	2320	1840x1250x1620	820×820
1000					0.83	10.3		0.70	671	1672	2600	1890x1400x1680	820×820
1250					0.97	12.0		0.63	757	1964	2890	2050x1460x1710	820×820
1600					1.17	14.5		0.56	859	2382	3380	2200x1520x1950	820×820
